U11S型柱塞阀

性能与特点


    柱塞式闸阀是由阀体,阀盖,阀杆,柱塞,导向套,密封环,手轮等零件组成(如图),当手轮旋转时,通过阀杆带动柱塞在导向套中上下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启和关闭功能。柱塞式闸阀中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的倾向力与阀体中孔面及柱塞外圆密封从而磨损性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高阀门的使用寿命。柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等特点,巨冠阀门生产的柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。可用于治金、电业、化工、炼油、化肥、纺织、轻工、食品等行业中,压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等管道上作为介质流动的启闭装置,也可以作为调节流量之用。

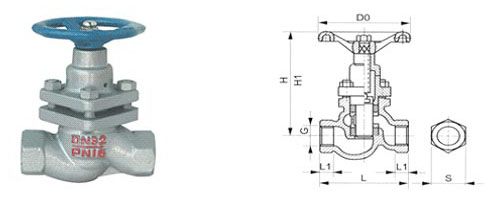

主要外形尺寸和连接尺寸


DN G L L1 S H H1 DO
15 1/2" 90 14 32 120 148 80
20 3/4" 100 16 36 140 174 80
25 1" 120 18 46 165 207 100
32 1-1/4" 140 20 55 175 215 120
40 1-1/2" 170 22 65 196 246 180
50 2" 200 24 80 213 268 180
